太陽能發電系統簡介


一、太陽能發電系統簡介

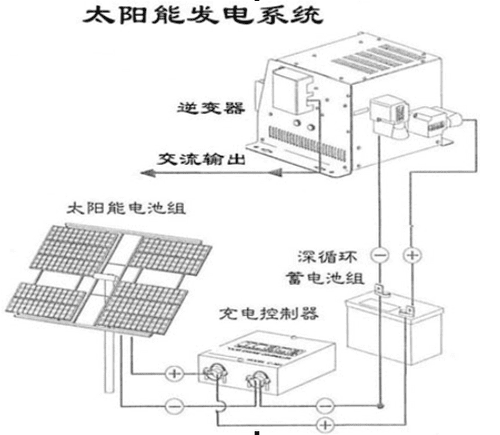

太陽能發電系統(電站)由太陽能電池組、蓄電池組、逆變器和太陽能充電控制器組成,可以直接供應12V、24V或48V直流,也可提供220V、380V交流供電。詳見下圖。



下面對各部分的功能做一个簡單的介紹:

1.太陽電池板 太陽電池板的作用是將太陽輻射能直接轉换成直流電,供負載使用或存儲於蓄電池内備用。一般根據用户需要,將若干太陽電池板按一定方式連接,組成太陽能電池方陣,再配上適當的支架及接線盒組成。







2.充電控掣器 充電控掣器主要由專用處理器CPU、電子元器件、顯示器、開關功率管等組成。在太陽發電系統中,充電控掣器的基本作用是為蓄電池提供最佳的充電電流和電壓,快速、平穩、高效的為蓄電池充電,並在充電過程中减少損耗、盡量延長蓄電池的使用壽命;同時保護蓄電池,避免過充電和過放電現象的發生。同時記錄並顯示系統各種重要數據,如充電電流、電壓等。

3.逆變器 逆變器的作用就是將太陽能電池方陣和蓄電池提供的低壓直流電逆變成220V或380V交流電,供給交流負載使用。

4.蓄電池組 蓄電池組是將太陽電池方陣發出的直流電儲存起来, 供負載使用。在光伏發電系統中, 蓄電池處於浮充放電狀態。白天太陽能電池方陣給蓄電池充電,同時方陣還給負載用電,晚上負載用電全部由蓄電池供給。因此, 要求蓄電池的自放電要小, 而且充電效率要高, 同時還要考慮價格和使用是否方便等因素。

二、太陽能發電系統顯著特點
1、供電可靠度接近100%,能充分適應各種氣象條件;
2、設備運行自動控制,能實現無人值守及運程監控;
3、管理維護簡單便利,運行費用級低;
4、主要部件使用壽命20年以上。
5、一次投資,長期受益;

三、設計原則
太陽能供電系統的設計需要用户與專業太陽能技術公司配合進行,首先用户需提供確切的使用要求,包括:
1、需要解决的用電電壓、功率;
2、每日工作時間、連續陰雨天保障時間;
3、是否有後備市電電源;
4、系統使用地區及氣候數據;
5、如果是給設備供電,最好提供設備的名稱、說明書或技術参數。 公司接到用户的使用需求後,對系統進行初步配置和概算,在設計過程中隨時與用户進行更確切地溝通,提出合理化建設。 因太陽能供電的一次性投入成本較高,在設計時要以經濟實用為原則,盡可能降低投資,同時一些關鍵部件盡可能選擇優質產品,以延長整個系統的工作壽命及提高系統可靠性,减少故障率。

四、太陽能發電电系統的設計需要考慮的因素:
1、太陽能發電系統在哪裹使用?該地日光輻射情况如何?
2、負載功率多大?
3、負載電壓是多少,直流還是交流?
4、負載每天需要工作多少小時?
5、如遇到没有日光照射的陰雨天氣,系統需連續供電多少天?
6、負載的情况,純電阻性、電容性還是電感性,啟動電流多大?
7、系統需求的數量。
8、系統安裝現場的條件及環境。
9、用户所願承擔的投資規模。
